Mã lỗi C2253 máy photocopy Konica Minolta
Mã lỗi C2253 máy photocopy Konica Minolta thường liên quan đến việc động cơ trống màu (Color PC Motor) không hoạt động đúng cách. Cụ thể, lỗi này xảy ra khi tín hiệu khóa động cơ duy trì ở mức cao trong một khoảng thời gian liên tục trong khi động cơ đang quay.
Nguyên nhân có thể bao gồm:
- Kết nối không chắc chắn hoặc lỏng lẻo giữa động cơ màu (M2) và bo mạch PRCB tại cổng CN14.
- Động cơ màu (M2) bị lỗi.
- bị kẹt trống
- bị lật gạt
- Bo mạch PRCB gặp sự cố.
Hướng dẫn kiểm tra và sửa chữa:
Kiểm tra kết nối giữa M16-MFPB CN10E, CN16E xem có kết nối đúng không và điều chỉnh nếu cần thiết.
1. Kiểm tra kết nối giữa M17-MFPB CN10E, CN16E xem có kết nối đúng không và điều chỉnh nếu cần thiết.
3. Kiểm tra tải M17 •
Mã kiểm tra: 50 • Nhiều mã: 2, 3, 4 • Tín hiệu
điều khiển: MFPB CN16E-1 (DC24V), MFPB CN10E<B>-9 (KHỞI ĐỘNG/DỪNG) • Vị trí của linh kiện điện: 6-K 4.
Thay thế M17.

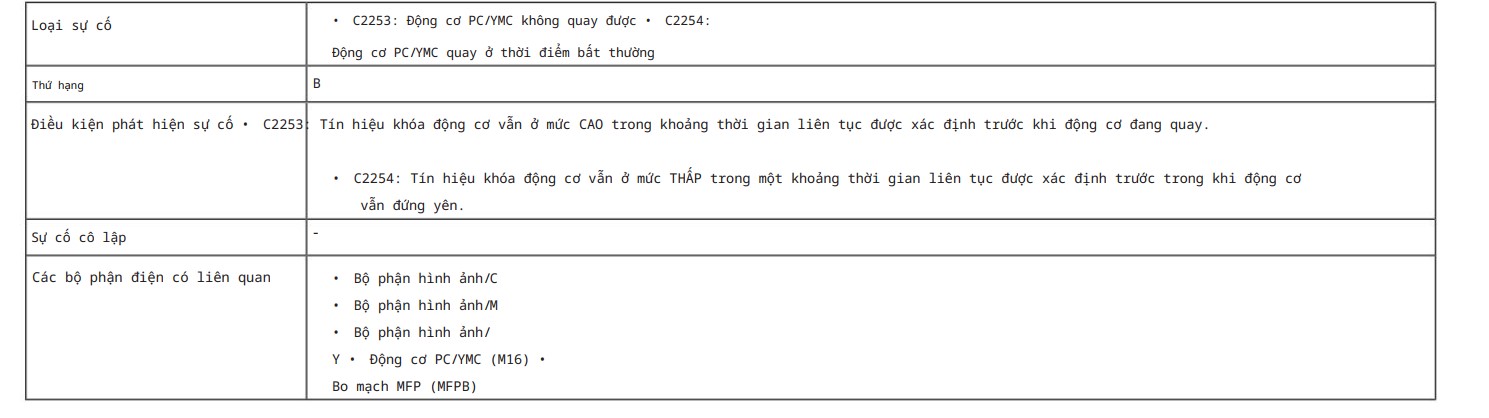

Điều kiện phát hiện sự cố • C2257: Tín hiệu khóa động cơ vẫn ở mức CAO trong khoảng thời gian liên tục được xác định trước khi động cơ đang quay.

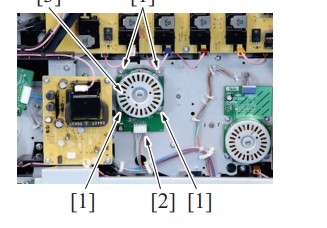

2. Kiểm tra đầu nối của M38 để đảm bảo khớp nối truyền động phù hợp và điều chỉnh nếu cần thiết.
3. Kiểm tra tải M16
Mã kiểm tra: 41 • Nhiều mã: 2, 3, 4 • Tín hiệu
điều khiển: MFPB CN10E<B>-3 (REM), MFPB CN10E<B>-6 (LOCK), MFPB CN16E-3 (DC24V) • Vị trí của linh kiện điện: 5-K 4. Thay thế M16.
- Kiểm tra kết nối: Đảm bảo rằng cáp kết nối giữa động cơ màu (M2) và bo mạch PRCB tại cổng CN14 được kết nối chặt chẽ và không bị hỏng hóc.
- Kiểm tra động cơ màu (M2): Xác minh rằng động cơ hoạt động bình thường và không có dấu hiệu hư hỏng.
- Kiểm tra bo mạch PRCB: Nếu các bước trên không giải quyết được vấn đề, có thể bo mạch PRCB bị lỗi và cần được thay thế.
Lưu ý rằng việc kiểm tra và sửa chữa các thành phần bên trong máy photocopy đòi hỏi kỹ năng và kiến thức chuyên môn. Nếu bạn không tự tin trong việc thực hiện, nên liên hệ với kỹ thuật viên chuyên nghiệp để tránh gây hư hỏng thêm cho thiết bị.
